La funzione Quotient & Remainder in LabVIEW è fondamentale in molti casi in cui serve ripetere azioni a intervalli regolari, gestire indici ciclici, o organizzare i dati in gruppi.
Un esempio pratico è quando si vuole eseguire un’azione ogni “n” cicli di un loop: si può usare il resto della divisione per contare fino a n e poi riavvolgersi a 0.

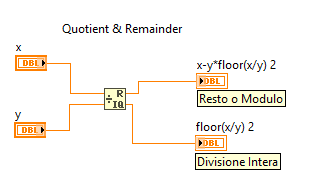

Che cos’è Quotient & Remainder?
È una funzione aritmetica che prende in input due numeri, x e y, e restituisce:
- Quoziente: la divisione intera
x ÷ y, troncata. - Resto: il valore che “avanza” dalla divisione.
Formalmente:
Quoziente = int(x / y) Resto = x mod y In LabVIEW è disponibile come nodo singolo, semplice da usare e facilmente integrabile in loop o algoritmi.
Perché è così utile?
Perché ogni volta che si lavora con periodicità, indici, buffer, cicli o rotazioni, c’è di mezzo una divisione intera. E quando serve sapere “a che punto siamo” dentro un ciclo, il modulo diventa fondamentale.
Vediamo alcuni casi reali in cui Quotient & Remainder fa la differenza.

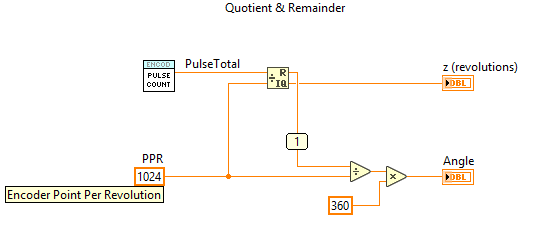

1. Lettura Encoder: Giri e Angolo
Hai un encoder da 1024 PPR (impulsi per giro)? Vuoi sapere:
- quanti giri ha fatto (quoziente),
- qual è l’angolo residuo (resto)?
Ecco come fare:
[Totale impulsi encoder] ─────> Quotient & Remainder ├──> Giri completati (Quoziente) └──> Resto impulsi → ( / PPR ) * 360 = Angolo Esempio:
- Totale impulsi = 2635
- PPR = 1024
→ Giri = 2
→ Resto = 587
→ Angolo = (587 / 1024) * 360 ≈ 206.95°

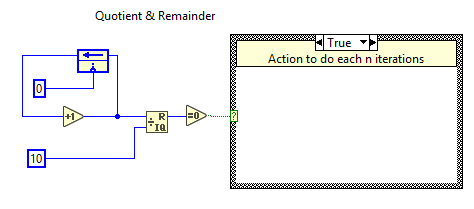

2. Timer ciclico: azione ogni N iterazioni
Vuoi eseguire un’azione ogni 10 loop?
[Loop Counter] mod 10 == 0 → Esegui Pratico per:
- logging periodico
- aggiornamento UI
- check condizionali a bassa frequenza

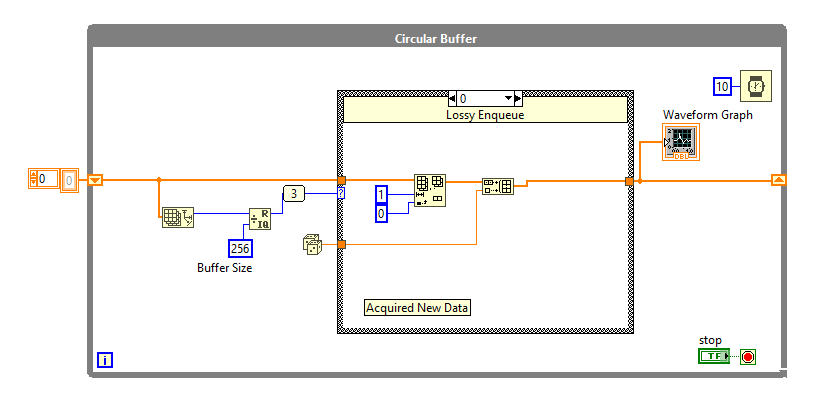

3. Gestione Buffer Circolari
Hai un buffer di 256 elementi? Devi ciclare gli indici da 0 a 255 in loop?
indice = counter mod 256 Evita errori, overflow e semplifica la logica.

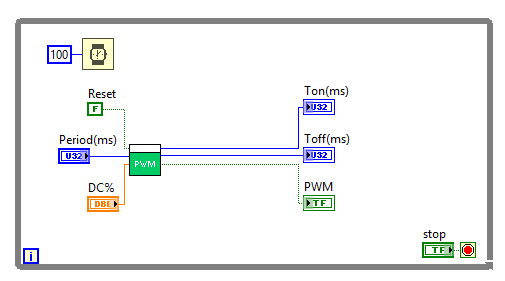

4. Sequenze PWM e logica temporale
Vuoi simulare un PWM con duty cycle?
tick mod periodo < duty → HIGH altrimenti → LOW Funziona anche per pattern digitali, lampeggi, cicli on/off.

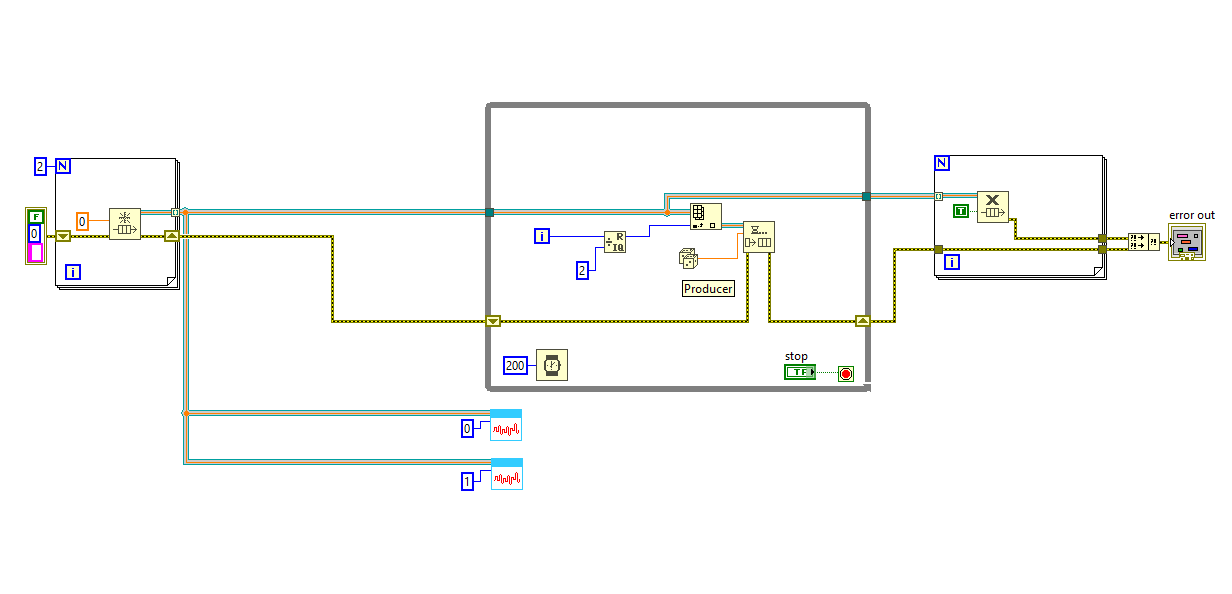

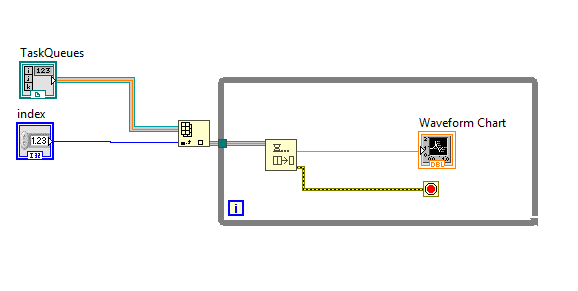

5. Distribuzione su più canali
Vuoi inviare task ciclicamente a 4 banchi di test?
canale = task_index mod 4 Perfetto per bilanciamento round-robin o assegnazioni distribuite.
6. Parsing e manipolazione dati
Vuoi estrarre le cifre significative da un numero o gestire dati binari?
decine = (valore mod 100) ÷ 10 bit = (valore >> n) mod 2 Utile in logica industriale, PLC, letture da modbus, codici custom.
Conclusione (senza indorare la pillola)
Quotient & Remainder non è una funzione “di contorno”.
È uno strumento potentissimo, soprattutto nei sistemi embedded, nei test automatici e nel controllo di processo. È elegante, efficiente e spesso evita soluzioni più complesse e pesanti.
Se stai costruendo sequenze di test, gestendo cicli macchina o lavorando con segnali e encoder, ignorarla è un errore.
Usala con intelligenza. Ti semplificherà la vita.
Se vuoi scaricare un esempio pratico in LabVIEW con alcuni dei casi citati, scrivici: possiamo fornirti VIs di riferimento o aiutarti a integrare questa logica nei tuoi progetti.
